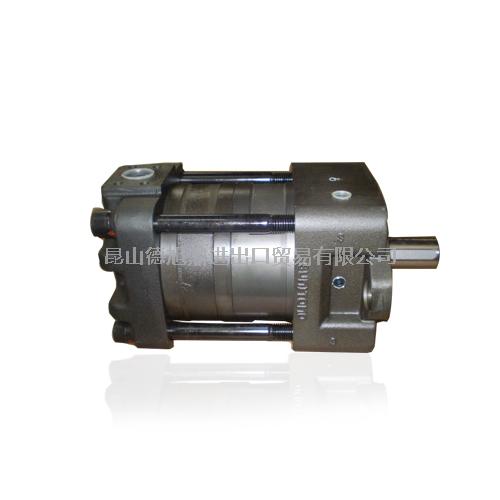

日本SUMITOMO冷却泵CQT63-125FV系列
日本住友Sumitomo齿轮泵
特性参数 |
|
|
|
|
|
|
|
|
|
|
|
|
|
流量(lpm)(额定压力时) | 泵型式 | 最高 |
6极电机 | 4极电械 | 低压泵 | 中压泵 | 高压泵 | 回转数 |
|
50Hz | 60Hz | 50Hz | 60Hz | 额定压力 | N(kw) | 额定压力 | N(kw) | 额定压力 | N(kw) | (rpm) |
|
|
|
63(bar) | 140(bar) | 250(bar) |
|
|
|
|
1000 | 1200 | 1500 | 1800 | 最高压力 | 最高压力 | 最高压力 |
|
|
|
|
(rpm) | (rpm) | (rpm) | (rpm) | 80(bar) | 160(bar) | 320(bar) |
|
|
|
|
|
| 3.6 | 5.1 |
|
| QT22-4 | 2 | QT23-4 | 3.1 | 1800 |
|
|
|
1.7 | 2.9 | 4.7 | 6.4 |
|
| QT22-5 | 2.4 | QT23-5 | 4.3 | 1800 |
|
|
|
2.9 | 4.4 | 6.5 | 8.5 |
|
| QT22-6.3 | 2.9 | QT23-6.3 | 5.2 | 1800 |
|
|
|
4.5 | 6.3 | 8.9 | 11.4 |
|
| QT22-8 | 3.7 | QT23-8 | 6.5 | 1800 |
|
|
|
4.7 | 6.9 | 10.3 | 13.6 |
|
| QT32-10 | 4.6 | QT33-10 | 8.3 | 1800 |
|
|
|
7.3 | 10 | 14.2 | 18.3 |
|
| QT32-12.5 | 5.8 | QT33-12.5 | 10.4 | 1800 |
|
|
|
10.3 | 13.6 | 18.7 | 23.7 |
|
| QT32-16 | 7.1 | QT33-16 | 12.8 | 1800 |
|
|
|
13.2 | 17.6 | 24.2 | 30.6 | QT31-20 | 4.5 | QT42-20 | 9.2 | QT43-20 | 16.5 | 1800 |
|
|
|
18 | 23.3 | 31.4 | 39.3 | QT31-25 | 5.6 | QT42-25 | 11.4 | QT43-25 | 20.4 | 1800 |
|
|
|
25.2 | 32 | 42.2 | 52.2 | QT31-31.5 | 6.9 | QT42-31.5 | 14.6 | QT43-31.5 | 26.1 | 1800 |
|
|
|
30.2 | 38.4 | 50.8 | 63.1 | QT41-40 | 8.9 | QT52-40 | 17.7 | QT53-40 | 31.6 | 1800 |
|
|
|
41.5 | 52 | 67.8 | 83.4 | QT41-50 | 11 | QT52-50 | 22.6 | QT53-50 | 40.5 | 1800 |
|
|
|
54.5 | 67.6 | 87.3 | 106.8 | QT41-63 | 14.1 | QT52-63 | 28.3 | QT53-63 | 50.7 | 1800 |
|
|
|
65.3 | 82 | 107.1 | 131.9 | QT51-80 | 17 | QT62-80 | 35.6 | QT63-80 | 63.7 | 1800 |
|
|
|
86.1 | 107 | 138.3 | 169.3 | QT51-100 | 21.7 | QT62-100 | 44.6 | QT63-100 | 80 | 1800 |
|
|
|
109.8 | 135.4 | 173.8 | 212 | QT51-125 | 27.1 | QT62-125 | 54.9 | QT63-125 | 98.4 | 1800 |
|
|
|
148.2 | 180.2 | 228.3 | 276.4 | QT61-160 | 34 |
|
|
|
| 1800 |
|
|
|
189.8 | 230.2 | 290.7 | 351.2 | QT61-200 | 42.5 |
|
|
|
| 1800 |
|
|
|
237.2 | 287 | 361.8 | 436.6 | QT61-250 | 52.1 |
|
|
|
| 1800 |
|
|
|
低压泵（最高压力：8MPA）QT31-20，QT31-25，QT31-31.5，QT41-40，QT41-50，QT41-63，QT51-80，QT51-100，QT51-125，QT61-160，QT61-200，QT61-250；
中压泵（最高压力：16MPA）QT32-10，QT32-12.5，QT32-16,QT42-20, QT42-25,QT42-31.5,QT52-40,QT52-50,QT52-63,QT62-80,QT62-100,QT62-125
高压泵（最高压力：32MPA）QT33-10，QT33-12.5,QT33-16,QT43-20, QT43-25,QT43-31.5,QT53-40,QT53-50,QT53-63,QT63-80,QT63-100,QT63-125
型号说明:
低压内啮合齿轮泵QT型号说明
QT | 4 | 1 | -25 | F | -* | -A |
系列号 | 尺寸 | 压力表示 | 理论流量cc/rev | 回转方向及油口 | 可选 | 设计号 |
内啮合
齿轮泵 | 3,4,5,6 | 1：低压泵 | 20,25,31.5,40,50,63,80
100,125,160,200,250 | 无记号:顺时针F(右转)
L:逆时针E(左转) | H:带高压油封
V:磷酸酯系由用
*:其它特殊规格 | A |
备注：H：带高压油封(进油压力2kgf/cm²)以下。
规格表:
低压内啮合齿轮泵QT规格表
型号 | 工作压力
kgf/cm² | 功率N KW | 流量?/min无负荷时 |
60HZ | 50HZ |
额定PR | 最高MP | 额定压力和1500rpm
时的功率 | 6P电机 | 4P电机 | 6P电机 | 4P电机 |
1200rpm | 1800rpm | 1000rpm | 1500rpm |
QT31-20 | 70 | 80 | 4.1 | 24.1 | 36.3 | 20.0 | 30.2 |
QT31-25 | 5.1 | 29.9 | 45.0 | 24.8 | 37.4 |
QT31-31.5 | 6.3 | 38.5 | 57.9 | 32.0 | 48.2 |
QT41-40 | 8.1 | 45.7 | 70.3 | 38.9 | 58.5 |
QT41-50 | 9.9 | 60.3 | 90.6 | 50.2 | 75.5 |
QT41-63 | 12.7 | 75.9 | 114.0 | 63.2 | 95.0 |
QT51-80 | 15.3 | 95.6 | 143.7 | 79.6 | 119.7 |
QT51-100 | 19.6 | 120.3 | 181.2 | 100.4 | 150.9 |
QT51-125 | 24.5 | 149.0 | 223.8 | 124.1 | 186.4 |
QT61-160 | 30.6 | 191.3 | 287.4 | 159.3 | 239.4 |
QT61-200 | 38.3 | 241.2 | 362.3 | 200.9 | 301.8 |
QT61-250 | 47.0 | 298.1 | 447.6 | 248.3 | 372.9 |
备注1：本表用于大概的选择QT泵型号，泵的详细内容请再参照泵的性能表，还有表中的所需功率N(kw)是在1500rpm额定压力时的值。注2：左转的高压泵是可生产的，需要请与我们联系。
使用说明:
1、低压内啮合齿轮泵QT液压油：请使用黏度等级与ISOVG46∼68相当的液压油。70kg/cm²以上的高压推荐黏度等级与ISOVG46∼68相当的抗磨液压油。使用抗燃性液压油(水乙二醇，磷酸酯，W/O乳化液等)，请向本公司咨询，使用液压油必须洁净，防止异物或者水混入，液压油变色分层，有白色气泡混入，则说明工作液已经变质，必须更换工作液压油。
2、低压内啮合齿轮泵QT黏度和油温：推荐工作黏度为20∼500cSt(mm²/s)，工作温度为0℃∼60℃。
3、低压内啮合齿轮泵QT滤油器：吸油侧设置150μm的滤油器，排油侧用25μm的滤油器，以及使用磁性滤油器等，能提高使用寿命。
4、低压内啮合齿轮泵QT泵的安装：泵的吸油口置於侧面向上吸油。泵的驱动轴与电机轴的连接采用弹性联轴器或链式联轴器，偏心误差不大於0.05mm，泵驱动轴不能承受任何径向垂直力，皮带、链条、齿轮等侧向驱动方式禁止使用联轴器在泵驱动轴上能自由装配。
5、低压内啮合齿轮泵QT配接油管：与泵口配接的所有油管均采用法兰连接。吸油侧管径按流速1.5m/s以内，负压不超过-0.3kgf/cm²选择，且尽量短。
6、低压内啮合齿轮泵QT起动：泵起动前在滑动面注润滑油，泵体内部注满工作油。泵起动时必须使泵卸压，反复启、停，将泵体及吸油管中的空气排出。
7、低压内啮合齿轮泵QT转向的定义：始终从轴端看，标准转向为顺时针方向。
8、低压内啮合齿轮泵QT最高压力的定义：最高压力下使用占一个周期的1/3，连续时间控制在20秒以内。
